彰濱工業區示範廠廠區弱電整合建置專案

專案背景

工業廠區的弱電系統與一般住家或商辦最大的差異，在於使用範圍更廣、設備種類更多，同時必須配合實際生產環境、人員權限、設備連線與內部 IT架構進行規劃。

廠區包含辦公空間、生產區、機電空間、機房、無塵室、實驗室及其他相關作業區域，各區不僅使用目的不同，對於監控、門禁與網路連線的需求也有所差異。

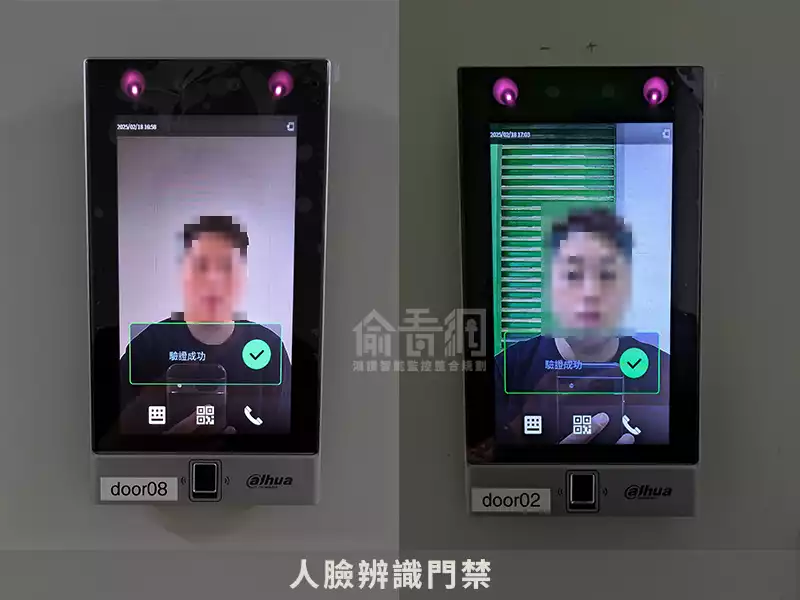

因此在前期規劃階段，即同步確認監視器位置、人臉辨識門禁點位、WiFi AP、PC網路點位、設備網路點位、光纖路徑、交換器配置及弱電線路走向，並針對部分設備進行新增規劃。

整體施工除了設備安裝之外，也包含弱電橋架及機櫃建置，使大量線路有固定且清楚的路徑可循，降低不同系統線路交錯造成的維護困難，並為日後新增設備與系統擴充預留空間。

廠區整體弱電架構規劃及EMT配管建置

施工前先依現場空間與設備位置確認線路路徑，使各類弱電設備能依規劃進入對應機櫃及網路設備，避免後續因設備增加而產生線路散亂、跨區拉線或維修困難。

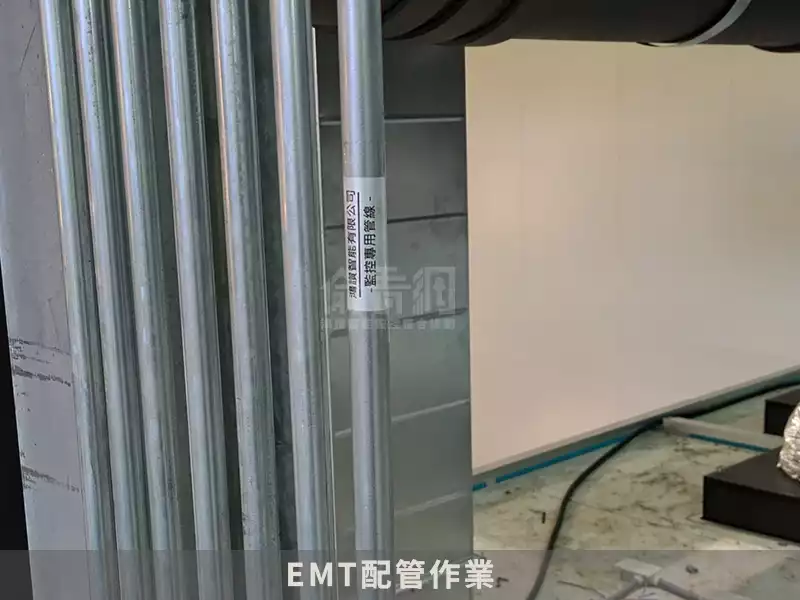

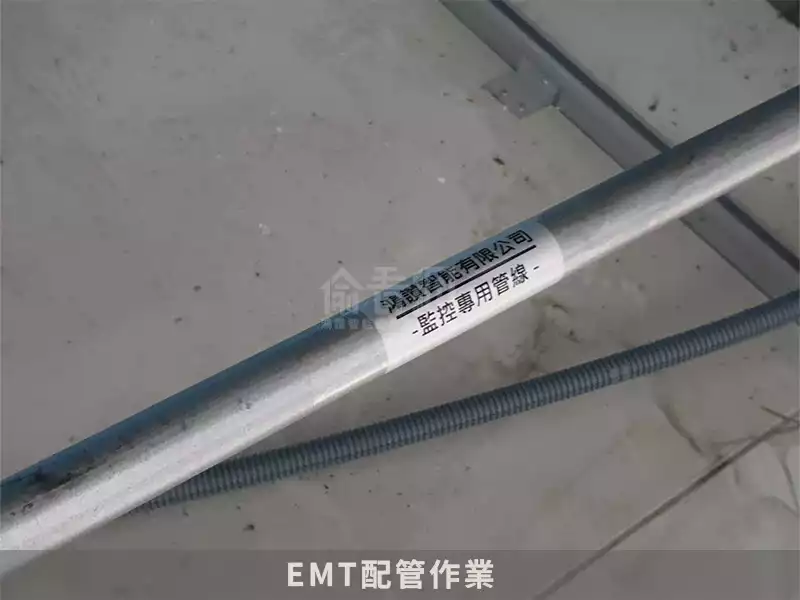

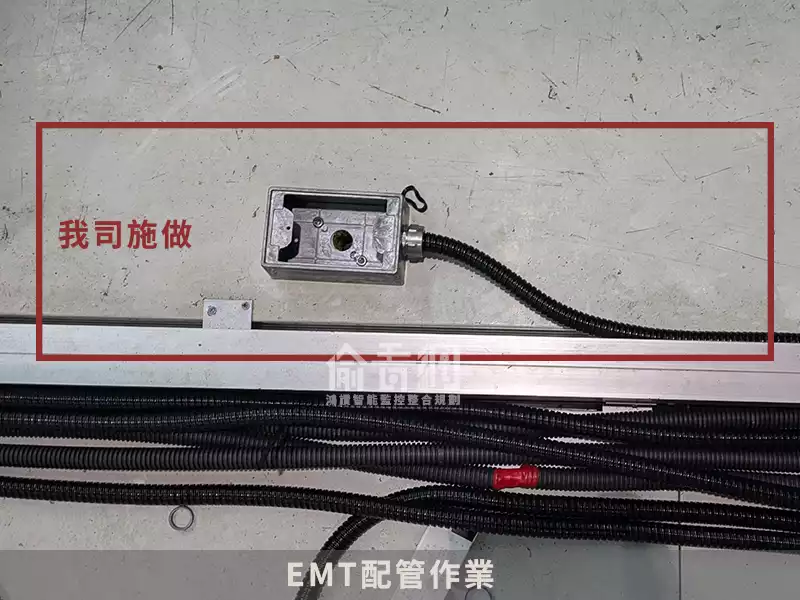

本案部分線路依客戶指定規範，採用EMT金屬管進行配管與線路包覆，並於設備端、轉折處或需保留施工彈性的區域搭配金屬軟管銜接，使弱電線路能依固定路徑配置，同時兼顧設備連接與後續維護便利性。

對於工業廠區而言，完整的線路規劃、配管防護與設備整理，與前端設備本身同樣重要。當監控、門禁與網路系統數量增加後，清楚的配線架構能有效提升後續查線、維護與設備更換效率。

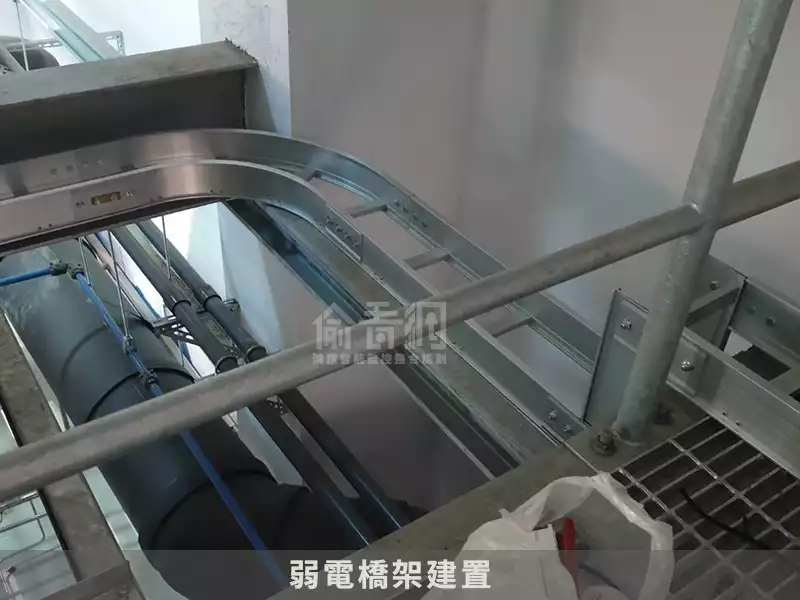

弱電橋架、機櫃與配線整合建置

本案除設備建置外，也同步進行配置弱電橋架與線路路徑規劃。

依照廠區設備分布、空間結構與各系統點位，規劃固定的弱電線路通道，使監控、門禁、網路及相關弱電線路能依既定路徑進行配置。

隨著監控、門禁、WiFi、PC與設備網路等系統數量增加，機櫃不只是設備放置空間，也是整體弱電系統維護的重要節點。

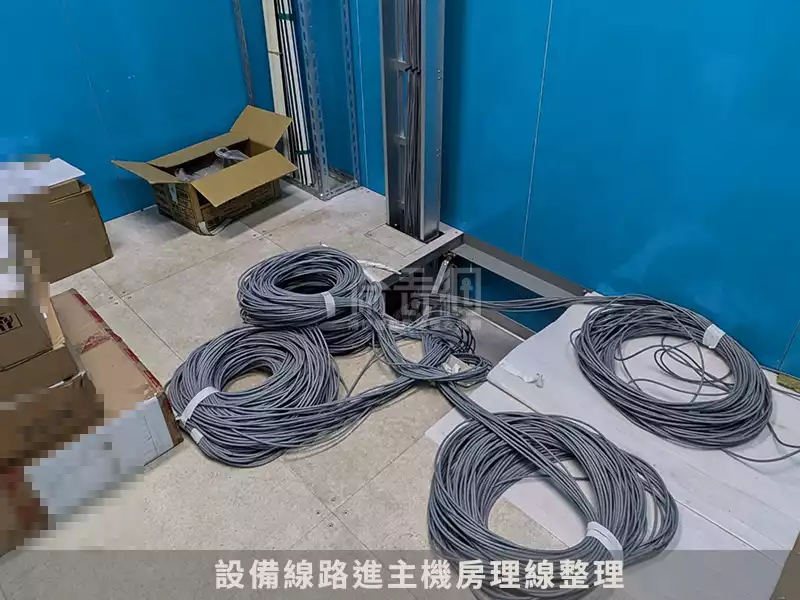

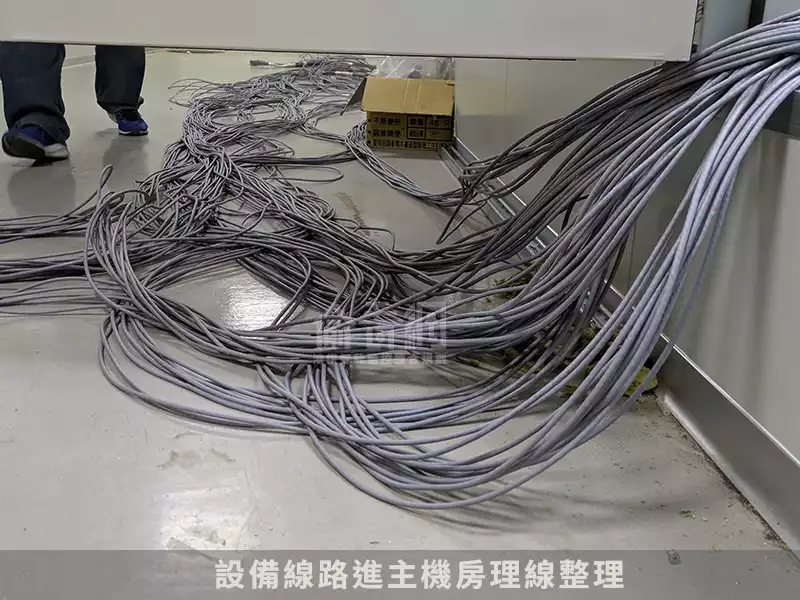

本案依設備與網路架構建置弱電機櫃，將交換器、光纖、網路線路與相關設備集中整理。

不同用途的設備與線路依規劃進行配置，使前端點位回到機櫃後仍能維持清楚的對應關係，方便後續進行線路查找、設備更換與系統維護。

透過集中整理，也能避免弱電設備分散放置所造成的配線凌亂與維護困難，讓廠區弱電系統具備更完整的管理基礎。

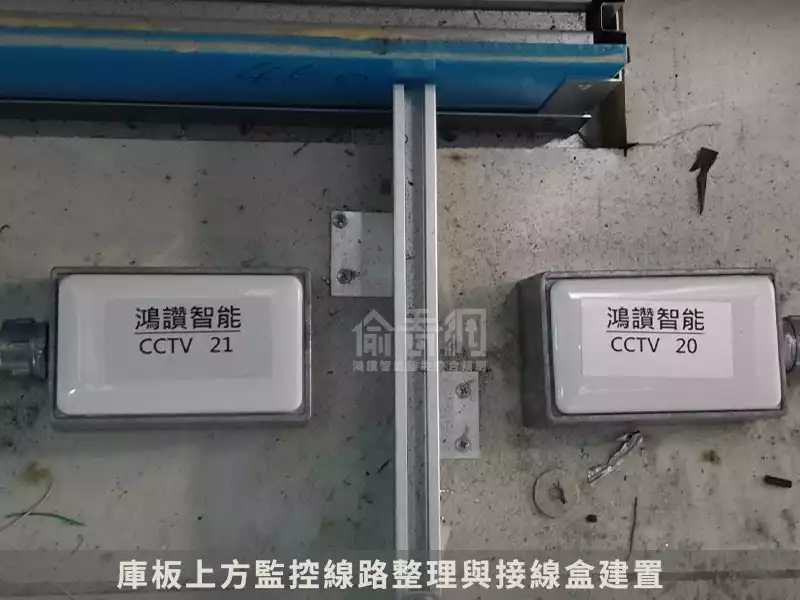

廠區影像監控與集中錄影

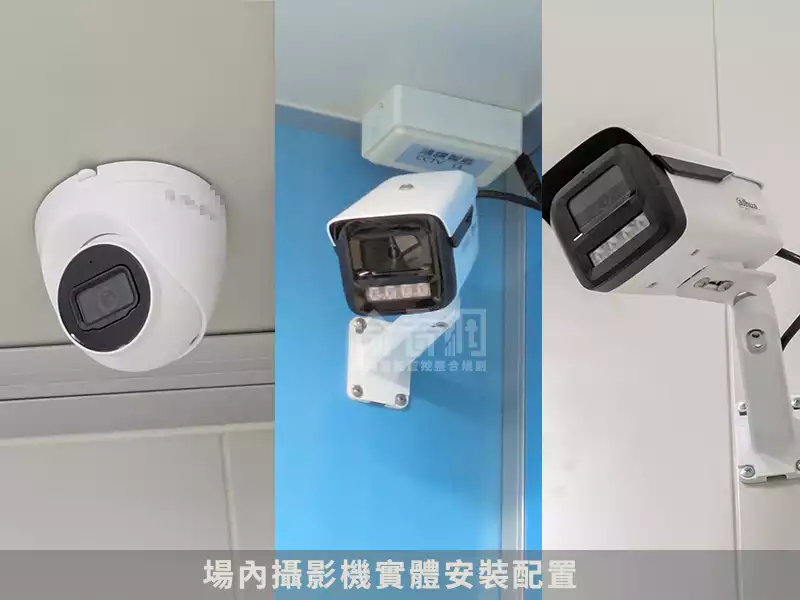

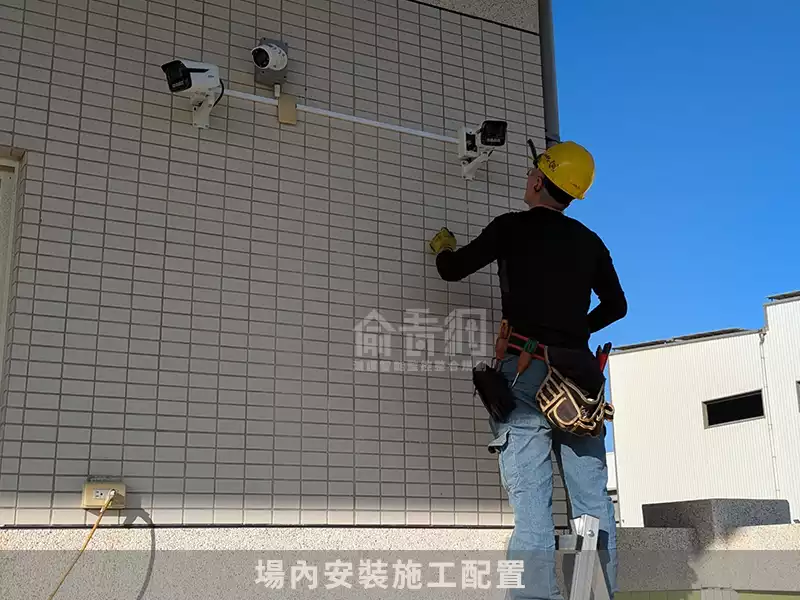

攝影機依不同空間特性與監看需求進行配置，並非單純以增加數量方式覆蓋，而是依主要出入口、公共區域、生產環境、設備區域與重要人員動線進行點位規劃。

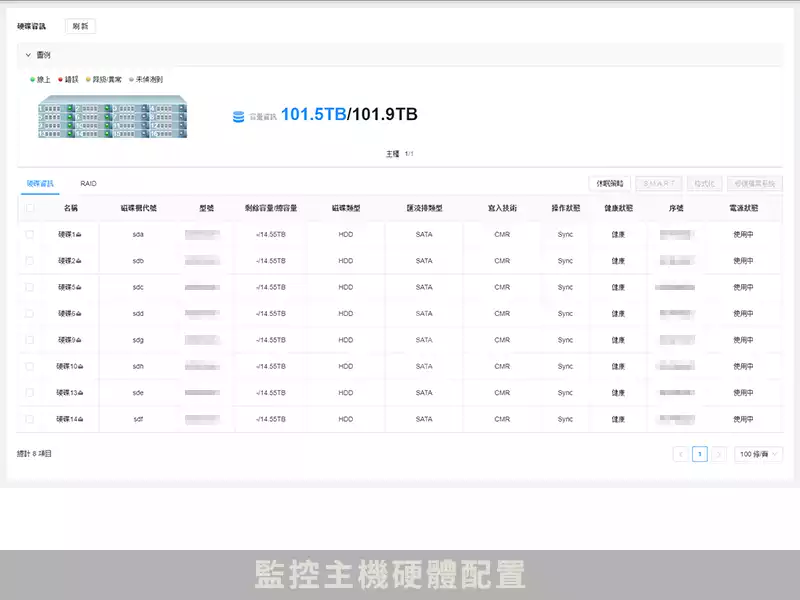

所有影像集中至錄影系統進行管理，搭配企業級儲存架構，提供廠區長時間錄影與歷史影像保存所需的容量與穩定性。

透過集中錄影架構，管理人員可依實際需求進行即時影像查看與歷史紀錄查詢，讓分布於不同區域的監視器能納入一致的影像管理環境，並提升後續事件查詢與管理效率。

廠區 WiFi 與有線網路建置

本案網路建置同時涵蓋廠區內部與辦公室使用需求，並依不同空間、設備位置及實際連線需求配置無線AP、PC網路點位與設備網路點位。

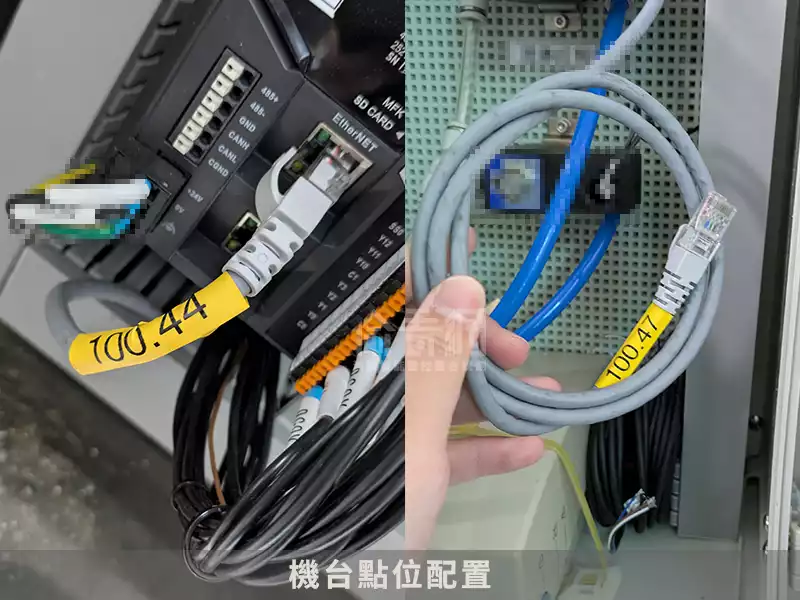

各類點位依實際使用設備進行配置，並於交換器端進行Port孔位區分，使不同用途的網路線路具有明確對應。

對於工業環境而言，網路建置不只是提供一般上網功能，部分生產、設備及管理系統亦需仰賴穩定的有線或無線連線，因此在規劃時需同時考量實際設備位置與長期運作需求。

配合客戶IT網路架構進行系統區隔

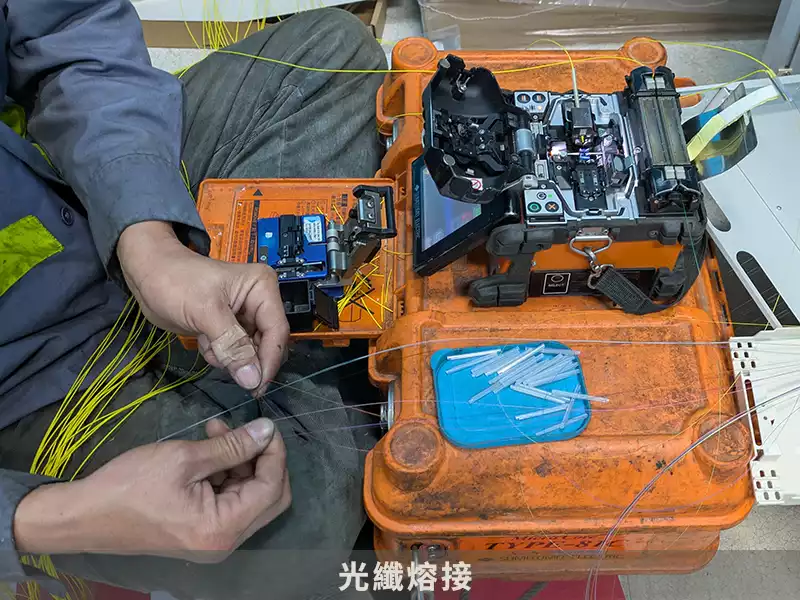

本案 VLAN、IP 網段及相關網路邏輯架構由客戶 IT 人員進行規劃，我方則依照客戶 IT 所建立的網路架構，完成現場網路設備硬體建置、配線、光纖熔接與實體線路路徑規劃，並依客戶 IT 提供之資訊進行設備網路設定與指定功能配置。

現場施工時，各設備點位、網路線路及交換器孔位均依規劃進行對應，使客戶 IT 後續進行進階細部設定、管理及查修時，能快速確認實際設備與網路位置。

透過工程端與客戶 IT 架構相互配合，將現場實體配線與既有網路邏輯整合，避免不同系統與用途的線路混用，也提升後續網路管理與設備維護效率。

專案成果

彰濱工業區示範廠弱電整合專案，從前端影像監控、人員進出管理，到WiFi、有線網路、光纖骨幹、弱電機櫃及橋架配線，皆依廠區實際空間、設備分布與管理需求進行整體規劃與建置。

本案共完成廠區影像監控、人臉辨識門禁、無線AP，以及PC、設備與相關網路點位建置，並搭配光纖主幹、交換器、弱電機櫃與橋架形成完整的現場弱電基礎架構。

網路部分則配合客戶IT規劃的VLAN與網段規劃，將不同用途的設備與交換器Port依架構進行區分，使實體設備、線路與網路管理具備清楚的對應關係。

最終將原本分屬不同功能的監控、門禁、網路與弱電設備，整合至具備清楚配線、集中管理、方便維護並可持續擴充的廠區弱電環境。
